Zaměření stavebního otvoru

Jak správně zaměřit stavební otvor a co budete potřebovat?

Co si připravit:

• Papír a tužku – pro záznam naměřených hodnot.
• Metr – k přesnému měření vzdáleností.
• Křížový nebo líniový laser – pro přesné určení os stavebního otvoru. (Poznámka: Křížový laser lze zapůjčit v půjčovnách nářadí, například ve stavebninách DEK.)



Postup zaměřování:

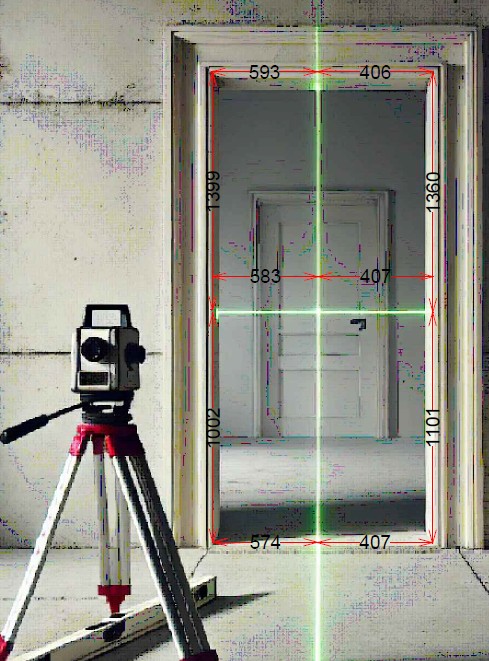

 Umístění křížového, nebo liniového laseru

• Umístěte křížový nebo liniový laser před stavební otvor tak, aby rozdělil otvor na čtyři části pomocí svislé a vodorovné osy. (nemusí být přesně na středu otvoru)

Měření vzdálenosti

• Pomocí metru změřte vzdálenost od svislé osy laseru na obě strany k okrajům stavebního otvoru (ostění).

• Měřte ve třech bodech: na okrajích a uprostřed stavebního otvoru.

• Totéž proveďte pro vzdálenosti od vodorovné osy laseru směrem k hornímu a dolnímu okraji otvoru.

Záznam hodnot

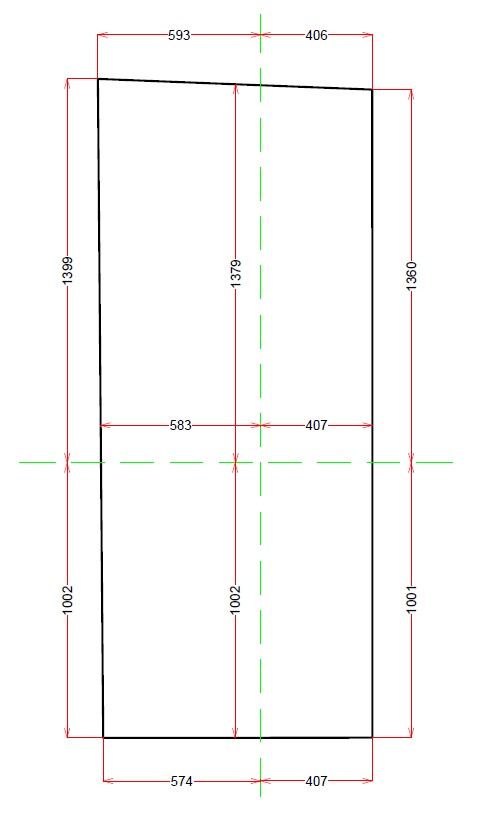

Jelikož stavební otvory nebývají nádherně rovné, ani rovnoběžné s kolmými stranami, je velmi pravděpodobné, že vámi naměřené hodnoty budou vypadat nějak takto. Naměřené údaje si zapište na papír. Pokud máte možnost, přiložte k nim fotografie stavebního otvoru. Ty mohou být užitečné při konzultaci nebo dodatečných dotazech.

Vyhodnocení naměřených údajů:

Výpočet pravoúhlého stavebního otvoru:

• Pro každou stranu od svislé osy vyberte nejmenší naměřenou hodnotu. Tyto hodnoty sečtěte, a tím získáte šířku stavebního otvoru.
• Totéž proveďte u vodorovné osy pro získání výšky stavebního otvoru
• (při větších otvorech doporučujeme provést měřeni na více místech)



Příklad výpočtu:

• Nejmenší naměřené hodnoty:
  • Svislá osa: 406 mm + 575 mm = 981mm (šířka)
  • Vodorovná osa: 1001 mm + 1360 mm = 2697 mm (výška)



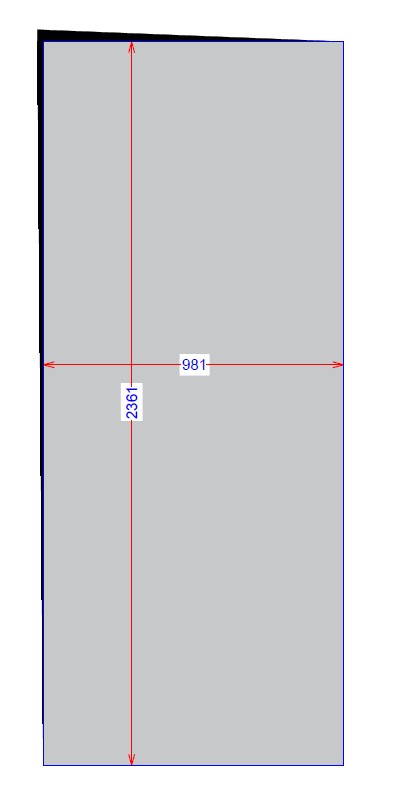

Maximální možný pravoúhlý obdélník pro stavební otvor má tedy rozměry:

• Šířka: 951 mm
• Výška: 2361 mm
